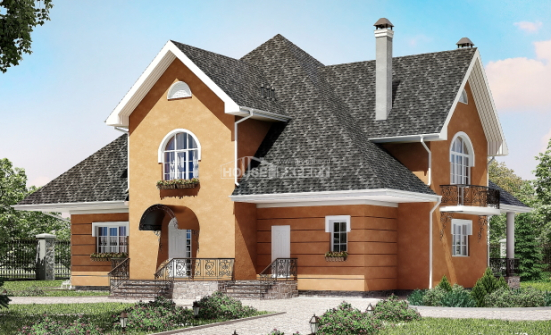

  • 340-003-П Проект двухэтажного дома мансардный этаж, гараж, классический коттедж из кирпича Тотьма, House Expert
  • 340-003-П Проект двухэтажного дома мансардный этаж и гаражом, классический коттедж из кирпича Череповец, House Expert
  • 340-003-П Проект двухэтажного дома мансардный этаж, гараж, классический домик из кирпича Устюжна, House Expert
  • 340-003-П Проект двухэтажного дома с мансардным этажом, гараж, классический дом из кирпича Вологда, House Expert

  • 340-003-П Проект двухэтажного дома с мансардой, гараж, классический домик из кирпича Череповец, House Expert
  • 340-003-П Проект двухэтажного дома мансардный этаж, гараж, красивый дом из кирпича Череповец, House Expert
  • 340-003-П Проект двухэтажного дома с мансардным этажом, гараж, современный домик из кирпича Устюжна, House Expert
  • 340-003-П Проект двухэтажного дома мансардой и гаражом, современный загородный дом из кирпича Великий Устюг, House Expert
Стоимость проекта
90 000
Способы оплаты

Дополнительные услуги:






Купить проект сейчас
При покупке проекта дополнительно заказывают

Отопление

Водоснабжение и канализация

Наружные сети

Строительство дома

Общая площадь дома :339,33 м2
Габариты застройки :24,1 x 18,8 м
Количество этажей :2
Цокольный этаж:нет
Гараж:2 машины, навес
Сейсмостойкость:до 7 баллов
Кровля:гибкая черепица
Отделка фасада:штукатурка
Отделка цоколя:камень
Перекрытие:сборная ж/б плита
Фундамент:свайный
Материал стен:кирпич 380 мм, утеплитель 100 мм



Проект дома 340-003-П. 1 этаж Проект дома 340-003-П. 1 этаж
1 этаж
Высота этажа: 3 м
Состав помещений, м2
Тамбур 3,9
Холл 19,73
Шкаф встроенный 1,2
Сан. узел 4,64
Гардеробная 3,83
Гостиная 26,89
Котельная 9,73
Кладовая 8,27
Гараж 49,64
Кухня 20,22
Жилая комната 20,55
Итого: 168,60

Проект дома 340-003-П. 2 этаж Проект дома 340-003-П. 2 этаж
2 этаж
Высота этажа: 1,3-3,8 м
Состав помещений, м2
Душевая 5,45
Холл 33,92
Ванная 8,59
Хоз. помещение 7,83
Жилая комната 13,68
Жилая комната 9,15
Гардеробная 7,96
Сауна 4,68
Ванная 9,39
Спальня 29,36
Спальня 20,22
Спальня 20,5
Итого: 170,73




Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 340-003-П
name
Для того, чтобы задать вопрос зарегистрируйтесь

Архитектурные решения
ТитулТитул 2Ведомость чертежейОбщие данныеПланировка первого этажаПланировка второго этажаКладочный план первого этажаКладочный план второго этажаОтделочный план первого этажаОтделочный план второго этажаПлан кровлиФасад 1-6Фасад 6-1Фасад А-ЕФасад Е-АРазрез 1-1Разрез 2-2Разрез 3-3Сечения вентканалов на отм. +3,900Сечения вентканалов на отм. +9,300Развертка вентканаловВедомость окон и оконно-дверных конструкцийВедомость окон и оконно-дверных конструкцийПерспективный видПерспективный видПерспективный видПерспективный видОртогональная проекцияОртогональная проекцияОртогональная проекцияОртогональная проекция

Полезное видео

В этом видео рассказывается, что входит в состав раздела архитектурные решения, сокращенно АР.
Конструктивные решения
  1. Страница
В альбоме 1 лист.

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
    •
  • Язык проекта: Русский;
    •
  • Система едениц измерений в проекте: метрическая;
